Labortechnik

Auf dieser Außenanlage sind orignale bahntechnische Ausrüstungsgegenstände ausgestellt. Einige Elemente können vom Laborrraum im Keller des Lehrgebäudes 2B aus angesteuert werden, um die Wirkungsweise sicherungstechnischer Schaltungen demonstrieren zu können.

Am 19.10.2004 konnte mit dem Aufbau des ersten Gleisjoches und der Aufstellung und Inbetriebnahme des ersten Signales die Anlage feierlich eingeweiht werden.

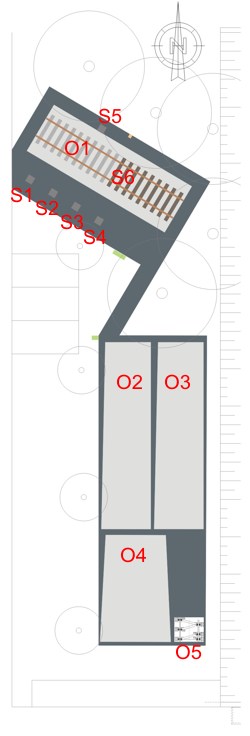

Elemente des Oberbaus

O1 Gleisjoch bestehend aus (von West noch Ost):
Schienen S54 auf

  • Betonschwellen B70 mit Spannklemmenbefestigung auf Winkelführungsplatte,
    Oberbauform: W 54-1667 B70 - 60
  • Holzschwellen mit Klemmplattenbefestigung auf Rippenplatte,
    Oberbauform K 54-1667 Hh - 60
  • Holzschwellen mit Spannklemmenbefestigung auf Rippenplatte,
    Oberbauform KS 54-1667 Hh - 60
  • linke Schiene mit schwebendem Stoß und Langlasche

O2 Zungenvorrichtung einer fernbedienten Weiche (geplant)
O3 Zungenvorrichtung einer ortsbedienten Weiche (geplant)
O4 Endteil (Herzstück und Radlenkerbereich) einer Weiche (geplant)
O5 diverse Oberbaukonstruktionen (geplant)

z.Z. vorhanden:

  • Y-Stahlschwellen (End- und Mittelschwelle), Oberbauform W 60-803 St YS 15 - 124
  • Zweiblockschwelle B355.3 W60M für Feste Fahrbahn Bauart Rheda 2000

Elemente der Leit- und Sicherungstechnik

S1 KS-Mehrabschnittssignal Bauart Alcatel
S2 KS-Mehrabschnittssignal Bauart Siemens
S3 Andreaskreuz (geplant)
S4 Halbschrankenanlage (geplant)
S5 Zwergsignal
S6 Gleisschaltmittel und Elemente der punktförmigen Zugbeeinflussung

Wir bedanken uns bei allen Sponsoren, die durch die Bereitstellung von Material und/oder Arbeitsleistungen die Errichtung dieser Anlage ermöglicht haben und uns auch beim weiteren Ausbau unterstützen (in alphabetischer Reihenfolge):

  • DB BahnBau GmbH Berlin
  • DB Signalwerk Wuppertal
  • DB ProjektBau GmbH Berlin
  • GA-com Telekommunikations und Telematik GmbH Dresden
  • Photon Meissener Technologies Meißen
  • REHAU AG+Co Dahlewitz
  • RS Gleisbau NL Schwarze Pumpe
  • SIEMENS AG Berlin
