Labor für Messtechnik

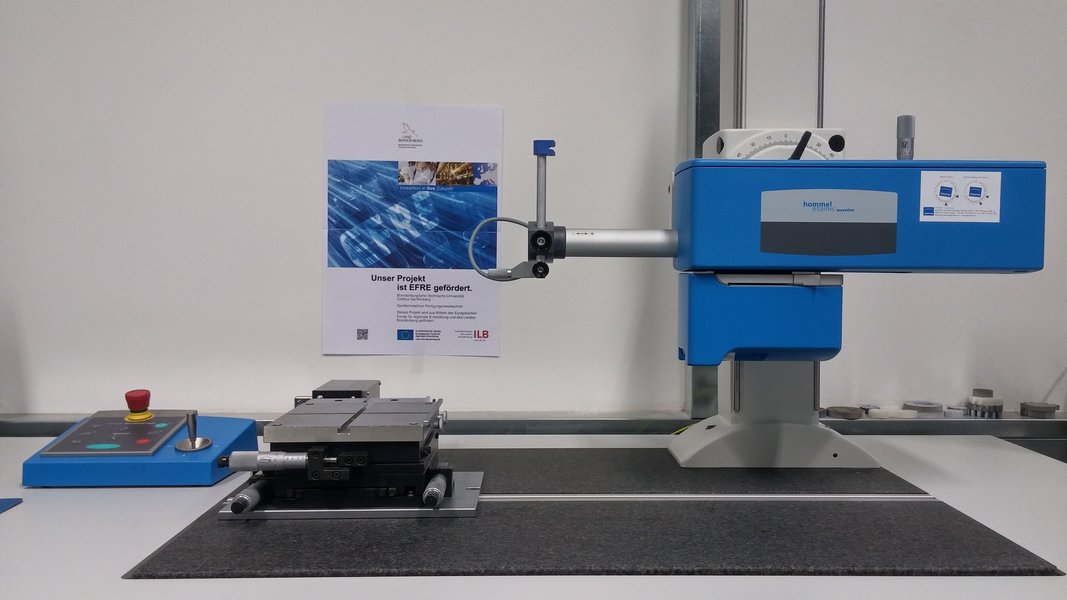

hommel etamic waveline (FA. Jenoptik)

Das Messgerät Hommel-Etamic T8000 RC besteht aus zwei verschiedenen Tastsystemen: eins für die Rauheitsmessung und eins für die Konturmessung. Mit dem T8000 RC können komplexe Konturmessungen bei einem großen Messhub vorgenommen werden. Gleichzeitig bietet das Gerät ein breites Spektrum an Rauheitstastern und Zubehör für vielfältige Anwendungen. Optional können auch 3D-Kenngrößen erfasst und ausgewertet werden.
Der Messvorgang läuft weitestgehend automatisch ab. Dank moderner RFID-Technologie erkennen einige unserer Messgeräte sogar, welcher Tastarm verwendet wird und stellen die Messbedingungen entsprechend ein. Die Tastarme sind magnetisch befestigt, sodass sie sich schnell und sicher auswechseln lassen. Dadurch passen Sie die Messsysteme einfach an jede neue Messaufgabe an und erzielen wiederholgenaue, hochpräzise Ergebnisse.

  •  Digitale Konturmessung: Digitaler Glasmaßstab sorgt für exakte Ergebnisse
  •  Universell einsetzbar: Rauheit- und Konturmessung möglich
  •  Automatischer Messablauf: Tastarm hebt und senkt sich selbstständig ab
  •  Flexibel: Tastarme problemlos auswechselbar

technische Daten

  • Messsäule wavelift 400 mit motorischer Höhenverstellung
  • Vorschubgerät waveline 120 mit inkrementalem Linearmesssystem
  • Kipp- und Aufnahmeeinheit für Vorschubgerät mit Grob- (±45°) und Feinverstellung (±5°)
  • Hartgesteinplatte 780 x 500 mm mit 10 mm T-Nut
  • Tasterset TKU 300/600 inklusive 4 Taststäben
  • Tasterhalter FHZ
  • Raunormal RNDH2 mit Ra ca. 1 µm und Rz ca. 3 µm
  • Konturtaster wavecontour digital bzw. digiscan inkl. Tastarm mit Hartmetallspitze
  • Kalibrierset
  • Messtisch MT1 XYO zur Aufnahme der Werkstücke
  • Auswerterechner mit 22" TFT Flachbildschirm, CD-Brenner
  • Auswertesoftware für Rauheit und Kontur
  • PDF-Druck mit automatischer Speicherfunktion

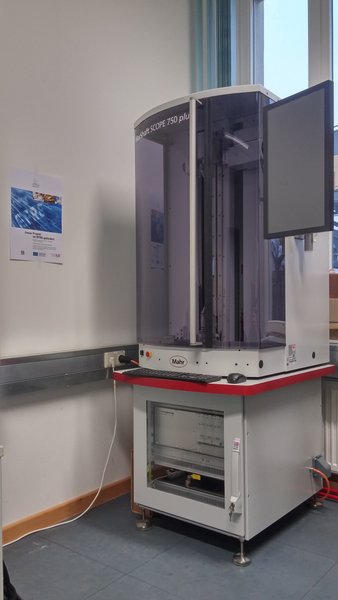

MarShaft SCOPE 750 plus (FA. mahr)

Die MarShaft SCOPE plus ist ein universelles, vollautomatisches optisches Wellenmesssystem zur Prüfung rotationssymmetrischer Werkstücke. Sie verfügt über eine hochgenaue Rundheitsmessachse (C), eine vertikale (Z) und horizontale Messachse (X). Ein taktiles Messsystem mit einem induktiven Messtaster dient dem Messen von Rund- und Planläufen. Die Messeinrichtung ist zum optischen Messsystem kalibriert, taktile und optische Messaufgaben sind daher in Kombination möglich.

  • Automatischer Messablauf
  • Matrix-Kamera, 1280 x 1024 Pixel
  • Einfache Bedienung mit Touchscreen
  • Ein Messgerät für viele Messaufgaben
  • Hohe Werkstatttauglichkeit
technische Daten
Fehlergrenze Durchmesser (X) (µm)

(1,0 + L/125) L in mm
(2 σ bei 20 °C ±1 °C auf Bezugsnormale)
AntriebServomotoren
OptikTelezentrische Präzisionsoptik
Hochauflösendes CCD-Array
Fehlergrenze Länge (Z) (µm)(2 + L/125) L in mm
(2 σ bei 20 °C ±1 °C auf Bezugsnormale)
Auslösung Winkel (°)0,01 bis 0,0001
Messbereich Durchmesser (X) (mm)80 oder 120
Werkstückgewicht (max.) in kg (Text)15 (optional 30)
Auflösung Länge/Durchmesser (mm)0,01 bis 0,0001
Messbereich Länge (Z) (mm)350 / 750 / 1000
