Für Anwendungen im Lehr- und Forschungsbetrieb des Lehrstuhls wurde ein Windkanal mit sehr geringem Turbulenzgrad (Tu < 0,1 %) ausgewählt. Der Kanal besitzt folgende Auslegungsdaten:
| Messstreckenquerschnitt | A = 0,6 m x 0,5 m (Rechteck) |
| Messstrecke | geschlossen / offen |
| Maximalgeschwindigkeit | U max. = 50 m/s bei geschlossener Messstrecke |
| Nenngeschwindigkeit | U nenn. = 40 m/s ± 0,1 m/s |
| Turbulenzgrad | Tu < 0,1 % |

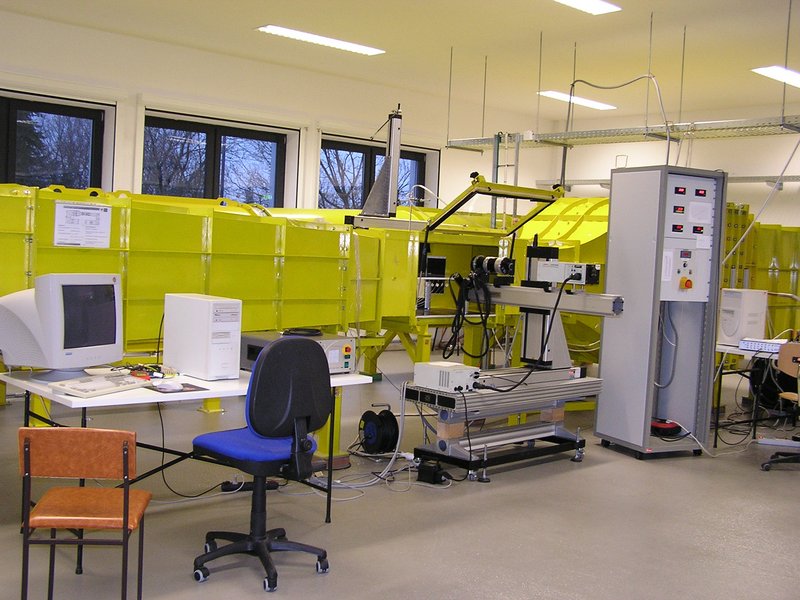

Der Kanal wird mit geschlossener Rückführung (Göttinger Bauart) mit einer geschlossenen und einer offenen Messstrecke ausgeführt. Die Achshöhe beträgt etwa 1,20 m. Der Kanal besteht aus folgenden Elementen:
- Gebläse mit drehzahlgeregeltem Antriebsmotor
- Hauptdiffusor
- Beruhigungskammer mit Einbauten (Strömungsgleichrichter, Siebe)
- Messstreckenquerschnitt 0,6 m x 0,5 m
- Diffusor, Umlenkecken, Rückführung
Die Drehzahl wird direkt auf der Antriebswelle gemessen und digital angezeigt. Die Düse weist ein Kontraktionsverhältnis von 1 : 5,5 auf. In der Düsenkontur ist eine Grenzschichtkorrektur berücksichtigt. Der Endquerschnitt der Düse beträgt 0,5 m (Höhe) x 0,6 m (Breite). Die geschlossene Messstrecke zur Aufnahme der Prüflinge besitzt eine Länge von ca.1,5 m. Sie ist direkt an die Düse angeflanscht. Um die Installation der Windkanalmodelle möglichst flexibel zu gestalten, besitzt die Messkammer eine entsprechende Zugänglichkeit.
Für Strömungsvisualisierungen sowie zur Anwendung laseroptischer Verfahren (LDA- und PIV-Messtechnik) ist ein optischer Zugang zur Messkammer von drei Seiten erforderlich. Das Anwachsen der Grenzschichtdicke längs der Messstrecke wird kompensiert. Der Austausch der geschlossenen Messstrecke durch eine Freistrahlmessstrecke ist möglich.
Die Strömungseigenschaften des Kanals ermöglichen auch Dienstleistungstätigkeit wie z.B. die Kalibrierung von Strömungssonden für externe Institutionen.
