CNCbárcenas Super Discovery 3D Printer Workstation

Drucken:

• Druckvolumen: 1300 x 2500 x 1000 mm
• Düsen: 2,5 mm, 4 mm, 5 mm, 10 mm, 15 mm, 20 mm
• Düsentemperatur: 450 °C
• Heizbetttemperatur: 175 °C
• Verfahrensgeschwindigkeit: 200 mm/s
• Volumenstrom: 10 kg/h (bei ABS-CF20)
• Materialform: Granulat/Pellets
• Unterstützte Materialen: u.a. ABS-CF, ABS-GF, PA6-CF, PP-CF, PPE, PC, PEI, PETG, PEEK, ULTEM

Fräsen:

• Spindelleistung: 4,5 kW
• Drehzahlbereich: 0 - 18.000 rpm
• V_max (Fräsen): 15 m/min
• Unterstützte Materialen: CF-Faserverstärkte Thermoplaste, Aluminium 6061 T6

Smart3D MACRO Prototyping Unit – High Temperature

• Druckvolumen: 350 x 350 x 400 mm
• Druckkopf: Dual extrusion
• max. Düsentemperatur: 500 °C
• max. Kammertemperatur: 200 °C
• Schichthöhe: ab 0,02 mm
• Genauigkeit: 0,05 mm
• Düsen: 0,4 mm, wechselbar
• Extrusionsfluss: 47 mm³/s - 120 mm³/s
• Filamentdurchmesser: 1,75 mm
• Unterstützte Materialen: PLA, ABS, PEEK, PEKK, PEI Ultem 1010, PEI Ultem 9085, PPSU, kohlefaserverstärkte Filamente, ...

Prusa i3 MK3

• Druckvolumen: 250 x 210 x 210 mm
• Schichthöhe: ab 0,05 mm
• Düsen: 0,4 mm, 0,6 mm, 0,8 mm
• Drucken: 200+ mm/s
• max. Druckbett-Temperatur: 120 °C
• Filamentdurchmesser 1,75 mm
• Unterstützte Materialen: PLA, ABS, PET, HIPS, Flex PP, Ninjaflex, Laywood, Laybrick, Nylon, Bamboofill, Bronzefill, ASA, T-Glase, kohlefaserverstärkte Filamente, Polycarbonate...
• Optischer Filamentflusssensor

Prusa i3 MK3S mit MMU2S

• Druck mit bis zu 5 verschiedenen Filamenten gleichzeitig
• Druck im Single-Modus wie der MK3
• Mechanischer Filamentsensor zusätzlich

Creality CR-10 S5

• Druckvolumen: 500 x 500 x 500 mm
• Schichthöhe: ab 0,1 mm
• Genauigkeit: ± 0,1 mm
• Düsen: 0,4 mm, wechselbar
• Drucken: 30 - 60 mm/s, max. 180 mm/s
• max. Düsen-Temperatur: 250°C
• max. Druckbett-Temperatur: 60°C
• Filamentdurchmesser: 1,75 mm
• Unterstützte Materialen: PLA, ABS, TPU, Holzverstärkte Filamente, kohlefaserverstärkte Filamente
• Filamentdetektor

Creality CR-30

• Druckvolumen: 200 × 170 × ∞ mm
• Schichtdicke: 0,1 mm - 0,4 mm
• Genauigkeit: ± 0,1 mm
• Düse: 0,4 mm, wechselbar
• max. Düsen-Temperatur: 240°C
• max. Druckbett-Temperatur: 100°C
• Filamentdurchmesser: 1,75 mm
• Unterstützte Materialen: PLA, TPU, PETG
• Filamentdetektor

Extrusionsanlage zur flexiblen Herstellung endlosfaserverstärkter FDM/FFM Filamente

• Materialien: PP-CF, PA6-CF, PP-GF, PA6-GF, uvm.
• Tape-Breite: ¼“ (Anzahl der Tapes in Abhängigkeit der Düsenquerschnitte)
• T_max Vorheizstrecke: 400°C
• Abzugsgeschwindigkeit: 0-300 mm/s
• Abzugskraft: <100 N
• Düsenquerschnitte: 0,5-3 mm Kreisquerschnitt
• Luftkühlung

MAXIMATOR - Berst und Zyklusprüfstand

• Berstprüfstand (max): 2500 bar
• Zyklusprüfstand: variabel (auf Anfrage)
• Maximale Behältergröße (max): 3 m

ZwickRoell Z1200E

• Universalprüfmaschine
• Druck / Zug: 600 kN (Spannzeugabhängig)
• Torsion: 4k Nm (auch kombiniert)
• Spannwerkzeuge für eine Vielzahl unterschiedlicher Prüfungen
• Thermokammer: -40°C bis 250°C

Hot Disk TPS 3500

• Wärmeleitfähigkeit: 0,005 - 1800 W/mK
• Wärmeleitzahl: 0,01 - 1200 mm²/s
• spezifische Wärmekapazität: bis zu 5 MJ/m³K
• Messzeit: 0,1 - 2560 s
• Sensorenradius: 2,0 mm und 6,4 mm
• Spezifischer Wärmekapazitätssensor mit Goldzellen-Probenhalterung
• Isotrope und Anisotrope Bestimmung
• entspricht der ISO 22007-2

OmniScan SX 16:64PR (mobile Ausführung)

• Phased Array Prüfkopf
  • 5 Mhz Linien-Array
  • 64 Piezoelemente auf 32 x 10 mm
  • Kabellänge 10 m
• Prüfköpfe für die konventionelle Ultraschallprüfung
• Winkelprüfköpfe ABSA-5T (-45°, -60°, -70°)
• Dual-Prüfkopf DL4R-3.5X10
  • Fehlererkennung ab 0 mm
• VERSAMOUSE  Weggeber
  • 2D Rasterscan
  • Magneträder-Satz
• Mögliche Fehlerprüfung:
  • Fertigung (Poren, Anbindungsfehler, Harzansammlungen uvm.)
  • Betriebsbedingte Schäden (z. B. Rissausbreitung)
  • Folgen eines Impacts (z. B. Schadensausbreitung (in x, y, z)
• Schwerpunktprüfung
  • CFK, GFK, AFK, NFK
  • Hybridlaminate
  • Fügestellen (Klebungen, Überlappungen, Schäftungen etc.)

Zwick/Roell Z050

• Prüfkraft: max. 50 kN
• Prüfraumhöhe: 1380 mm
• Prüfraumbreite: 440 mm
• Positionier- Wiederholgenauigkeit an der Traverse: ± 2 μm
• Traversengeschwindigkeit: 0,0005 mm/min - 600 mm/min
• Zykluszeit: 1000 Hz
• Wegauflösung des Antriebs: 0,31789 nm
• Maximales Drehmoment: 200 Nm
• Winkelgeschwindigkeit bis zu 12 °/s
• Temperierkammer: -40°C bis +250°C
• Verschließbare Öffnungen für Dehnungsmessung

Zwick Z030

• Prüfkraft: max. 30 kN
• Prüfraumhöhe: 1380 mm
• Prüfraumbreite: 440 mm
• Positionier- Wiederholgenauigkeit an der Traverse: ± 2 μm
• Traversengeschwindigkeit: 0,0005 mm/min - 1000 mm/min
• Zykluszeit: 1000 Hz
• Wegauflösung des Antriebs: 0,31789 nm

Dataphysics OCA 20

• 3 elektronisch gesteuerte Spritzenmodule zur Flüssigkeitsdosierung
• CCD (Charge-coupled Device) –Kamera mit einer Auflösung von 768 x 576 Pixel
• Datentransferrate Videosystem: 132 Mbyte/s
• Digitalisiergeschwindigkeit Videosystem: 50 Messwerte/s
• elektrische Thermostatiereinrichtung mit Temperaturregler TEC 350 (bis 350 °C)
• Probentisch: 100 x 100 mm
• Schnelle und exakte manuelle Positionierung des Probentisches

Zwick/Roell 3130 / 3131

• Härteprüfung nach Shore A, ISO 48-4, ASTM D 2240
• Anwendungsbereich: Weichgummi, Elastomere, Naturkautschuk
• Härteprüfung nach Shore D, ISO 48-4, ASTM D 2240
• Anwendungsbereich: Hartgummi, steife Thermoplaste

• Experimentelle Bestimmung der ebenen Permeabilität (K1, K2) von Verstärkungstextilien
• Eindimensionales Messverfahren
• Max. Injektionsdruck: 5 bar
• Optische Fließfronterfassung
• In-situ Temperaturmessung
• Variable Preformstärke (2-5 mm)

InfraTec VarioCAM HDx 645

• Mobiler oder stationärer Einsatz
• Messbereich: -40 °C bis 600 °C
• Auflösung: 640 x 480 Pixel
• Thermische Auflösung @ 30 °C: 0,03 K
• IR-Bildfrequenz: 30 Hz (Vollbild)
• Integrierte 8 Megapixel Digitalkamera
• Option: Aktiv-Thermografie
• Umfangreiches Softwarepaket (IRBIS 3.1)

InfraTec VarioCAM high resolution

• Mobile Thermographiekamera
• Meßbereich: -40 - +2000°C
• Auflösung: 640 x 480 Pixel (Resolution Enhancement auf 1280 x 980)
• Temperaturauflösung @ 30 °C: 0,08 K
• Messgenauigkeit: ± 1,5 K
• IR-Bildfrequenz: 50/60 Hz

MX840B

• Universalmessverstärker
• 8 individuell konfigurierbare Messkanäle
• Anschluss von mehr als 16 Aufnehmertechnologien pro Kanal
• Messraten bis 40 kS/s
• 24-Bit A/D-Wandler pro Kanal
• Automatische Kanalparametrierung (TEDS)
• Versorgungsspannung für aktive Aufnehmer (DC): 5 – 24 V
• CAN-Bus Ein- oder Ausgang (Port 1)

Hommelwerke RC 4000

• Profilmessung mit Hommel Taster PM 2000

BAQ UT100

HTM Reetz GmbH LK 1100-100-300-1

• max. Probengröße: 50 x 50 x 50 mm
• max. Probengewicht: ca. 50 g
• max. Temperatur: 1100 °C

Carl Zeiss Axiotech 100HD-3D

• UK1275 CMOS-Digital-Kamera für Digitalisierungs- und Bildauswertungs-Software Comef43
• 4 Vergrößerungsoptiken (1,25x; 5x; 10x; 50x)
• Probentisch: 190 x 250 mm

Leica DM 2500 M

• Vergrößerung: 5x, 10x, 20x
• FoV: 20 mm
• 2 Auflichtachsen (4-fach und 5-fach Achse)
• 3 Objektivrevolver
• Probengrößen bis 100 x 100 mm
• Probenhöhen bis 80 mm
• Alle mikroskopischen Kontrastverfahren verfügbar

Leica M80

• Vergrößerung: 7.5× – 60×
• Acht zuschaltbare, rastende Zoomstufen
• Optik mit exzellentem Kontrast zur detailreichen Darstellung der Probe

RHEOMETER RHEOTEST RN mit Heizplatte

für Rotationsversuche (im scherraten – oder schubspannungsgesteuerten Modus / CR-/CS) als auch schubspannungs – oder deformationsgesteuerte Oszillationsversuche (OSC)

• Messprinzip nach DIN 53019
• Drehmomentbereich: 0,1 - 150 mNM
• Drehmomentauflösung: 0,001 mNm
• Messwinkelbereich: 0 - 5 * 10⁶ µrad
• Messwinkelauflösung: 11,87 µrad
• Drehzahlbereich: 0 - 2000 U/min
• Drehzahlauflösung: 0,015 U/min
• Viskositätsbereich: 1 - 10¹⁰ mPas
• Winkelfrequenzbereich: 6,28 * 10^-5 - 628 rad/s
• Frequenzbereich: 0,001 - 100 Hz
• Normalkraftbereich: -30 - 30 N
• Normalkraftauflösung: 0,01 N
• Temperaturbereich elektrische Heizung: +35 - +300 °C
• Temperaturauflösung: 0,01 °C
• Temperaturgenauigkeit: <= 0,5 K
• Heizgeschwindigkeit: 60 K/min (Temperatursprünge)
•                                   30 K/min (lineare Temperaturrampen)
• Rheotest RN 5.1

RHEOTEST RN 4.1

• Messprinzip nach DIN 53019
• Drehmomentbereich: 0,1 - 150 mNM
• Drehmomentauflösung: 0,002 mNm
• Drehzahlbereich: 0 - 1000 U/min
• Drehzahlauflösung: 0,015 U/min
• Viskositätsbereich: 1 - 3*10⁹ mPas
• Phasenwinkelbereich: 0 - 90°
• Frequenzbereich: 0,001 - 10 Hz

PCE-RVI 2 V1L (PCE Instruments UK ltd.)

• Messprinzip: Rotationsviskosimeter ATSM/ DIN ISO 2555
• Umdrehungsgeschwindigkeit: 0,3 - 200 rpm
• Viskositätsbereich: 3 - 2000000 mPas
• Genauigkeit: +/- 1%
• Temperatur : -15 - +18 °C
• Auflösung: 0,1 °C

Toni Technik

• Bestimmung der Plastizitätszahl nach Pfefferkorn

Vakuumpumpe Edwards XDS 10
Drehschiebervakuumpumpe D.V.P: LC.4

• Minimaler Enddruck: 2 mbar
• Maximale Förderleistung: 4,02 m³/h

Vakuumpumpe Büchi V-600

• Minimaler Enddruck: 1,5 mbar
• Maximale Förderleistung: 3,1 m³/h
• dreistufige Vakuumpumpe mit PTFE-beschichteter Membran
• abgesetztes Bedieninterface I-300

Beko HSA 47520

• Nutzinhalt: 451 l
• Gefrierkapazität (kg/24h): 20
• Umgebungstemperatur: -15 - +43 °C
• Energieeffizienzklasse: A+

AS ISO 66

• Material: (rostfreier) Stahl, Aluminium, Messing
• Schweißbereich: ∅2 - 8 mm (Isonägel, Tellerstifte, Gewindebolzen, Stifte, Innengewindebuchsen)
• Schweißzeit: 1 - 20 ms
• Schweißfolge: 17 - 60 Stk/min
• Kondensatorkapazität: 66 mF
• Ladespannung: 60 - 220V DC, stufenlos einstellbar

Zum präzisen, CNC-gesteuerten Schneiden verschiedenster Materialien mittels Reinwasser- oder Abrasiv-Wasserstrahl.

• schneidbare Materialien: Stahl, Aluminium, Kunststoffe, Holz, Glas, u.a.
• CNC Arbeitsbereich: 1000 x 2000 x 100 mm
• Positioniergenauigkeit: ± 0,08 mm
• Wiederholgenauigkeit: ± 0,05 mm
• max. Vorschub: ± 15 m/min
• stufenlose Druckverstellung: 50 - 400 MPa
• max. Dauerdruckbetrieb: 380 MPa
• Fördermenge: 1,9 l/min
• Abrasivmittelmenge: 0 - 200 g/min
• Positionierlaser
• Volleinhausung

Mischen und Dispergieren von Pigmenten, Beimischen von Füllstoffen und anderen Additiven in Polymere, Beimischen von Fasersträngen, Vermischen von Polymeren oder Pasten, Entgasen von flüchtigen Bestandteilen, kontinuierliche Reaktionsextrusion

• Gleichläufige Schnecken
• Schneckendurchmesser: 25 mm
• Länge: 42 D
• Volumetrisches Zweischnecken-Dosiergerät für Granulat und Pulver zur Haupt- und Seitendosierung
• Doppelschnecken Seitenfütterungssystem SF 20
• Lab Line Stranggranulator: Durchsatz ca. 20 kg/h
• Granulatlänge: 0,8 - 5,0 mm
• Granulatgröße: 3 mm Ø x 3 mm
• Wasserbad: 2000 mm

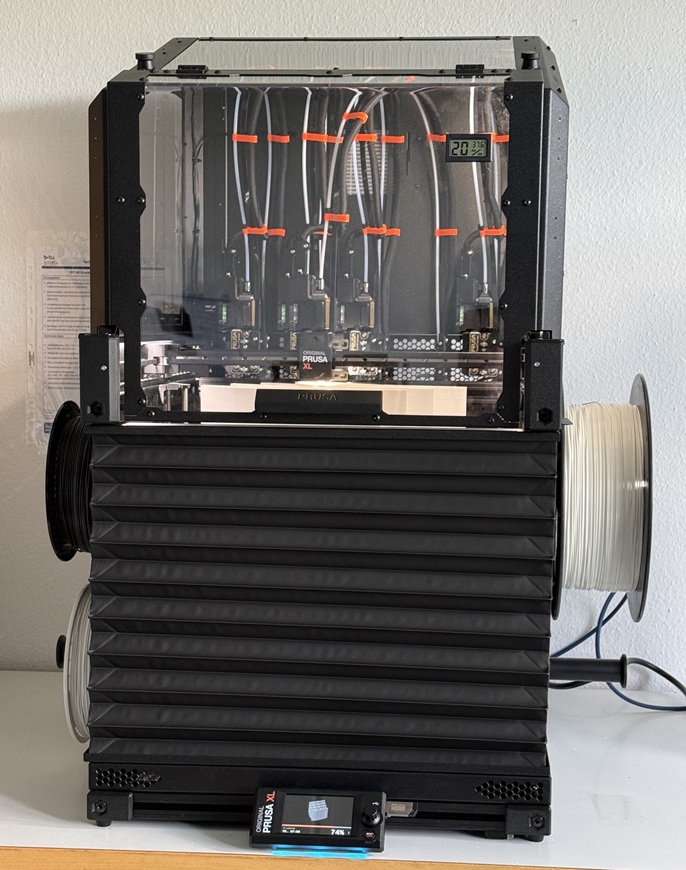

Zur additiven Fertigung von Bauteilen, Modellen und Demonstratoren mittels (faserverstärkter) thermoplastischer Kunststoffe.

• Druckvolumen: 256 x 256 x 256 mm
• max. Düsentemperatur: 320 °C
• max. Kammertemperatur: 60 °C
• Schichthöhe: ab 0,02 mm
• Genauigkeit: 0,05 mm
• Düsen: 0,2 mm; 0,4 mm; 0,6 mm; 0,8 mm,  wechselbar
• Extrusionsfluss: 32 mm³/s @ABS
• Filamentdurchmesser: 1,75 mm
• Unterstützte Materialen: PLA, PETG, TPU, ABS, ASA, PC, PA, PPS, faserverstärkte Filamente, ..
• Luftreinigung
• automatisches Materialsystem mit bis zu 4 Filamenten

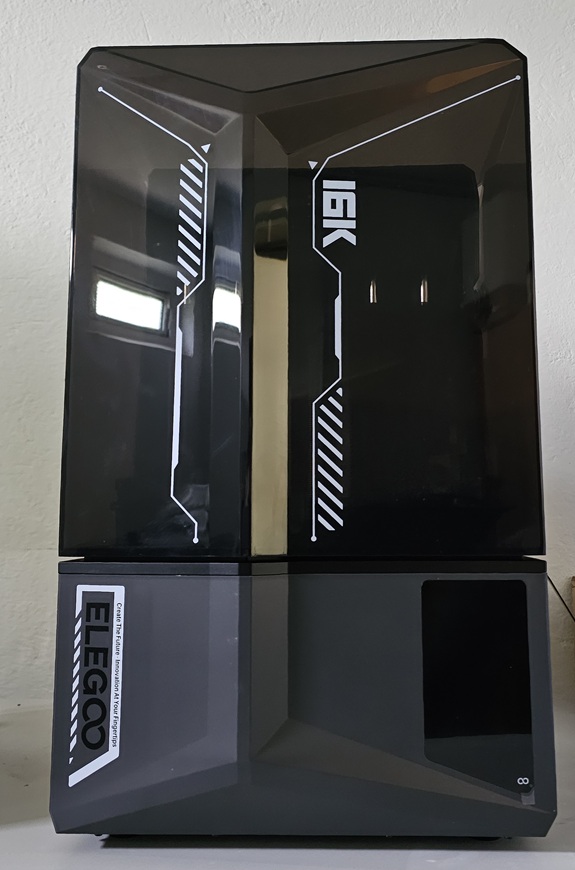

Zur additiven Fertigung von u.a. Bauteilen, Modellen, Spritzgusswerkzeugeinsätzen aus Photopolymeren (Harze) mit hohem Detailgrad.

• Druckgröße 292 x 163 x 410 mm
• LCD-Bildschirm: 13,6-Zoll-Monochrom-Bildschirm
• Auflösung: 7K (6480 x 3600px)
• Vertikale Geschwindigkeit (bei voller Bauplattform): 240 mm/h
• XY-Auflösung: 46 µm
• Z-Auflösung (Schichtdicke): 25 - 200 µm

Für berührungslose 3D-Mess- und Inspektionsaufgaben zur präzisen Erfassung und Analyse der geometrischen Form von Objekten und Bauteilen z.B. zur Qualitätssicherung.

• Messpunkte pro Scan: 8 Millionen
• Messbereich: 100 x 70 mm², 500 x 370 mm²
• Punktabstand: 0.04 mm, 0.15 mm
• Arbeitsabstand: 490 mm

Zur Durchführung von vollflächigen und punktbasierten Messungen für die exakte Erfassung von dreidimensionalen Bewegungen, Verformungen und Dehnungen von Materialien oder kompletten Komponenten unter Belastung  – sowohl bei statischen als auch dynamischen Prüfungen.

• 2x 12 Megapixel Kameras
• Auflösung: 4096 x 3068 Pixel
• Bildraten:
  • bei 4096 x 3068 Pixel: 75 fps
  • bei 4096 x 2000 Pixel: 115 fps
  • bei 4096 x 1000 Pixel: 230 fps
  • bei 4096 x 480   Pixel: 480 fps
  • bei 1920 x 1100 Pixel: 490 fps
• Messfeld: 165 x 1250 mm (MV170)
• Arbeitsabstand: 700 mm
