Ausstattung

Dem Fachgebiet Polymerbasierter Leichtbau (PbL) steht für die Forschungsarbeit folgende Ausstattung zur Verfügung:

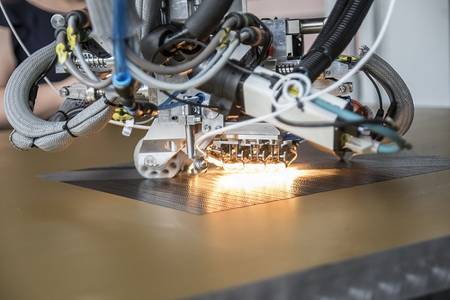

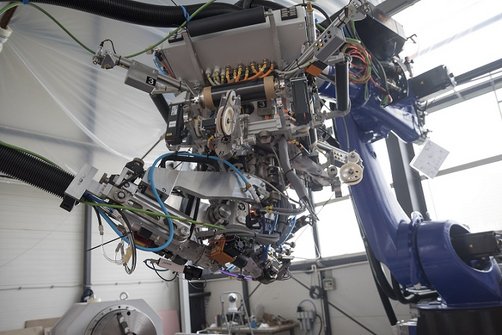

Automated Fibre Placement (AFP) Anlage

Mikrosam A.D. MRFP - 4T64/2000.2000

  • Verarbeitung von Prepreg-Slit-Tapes (Duromere & Thermoplaste)
  • Flexibilität in der Fertigung → Faserauswahl, komplexe Geometrien
  • Hohe Faservolumengehalte (> 60%)
  • Legekopf mit 4 x ¼ " Slit-Tapes
  • Tape-Dicke: 0,1 - 0,25 mm
  • Knickarmroboter Kuka Fortec KR-480
  • 2 m Wickelachse, 600 kg Traglast
  • Aufspannbereich: 1500 x 1500 mm

Prepreg Slitter und parallele Umspulanlage

Mikrosam A.D. MSR-300D-1P

Parameter des Prepregs Slitters:

  • mind. Breite des UD Prepregs: 25,4 mm
  • max. Breite des UD Prepregs: 300 mm
  • max. Gewicht des UD Prepregs: 30 kg
  • Innendurchmesser des UD Prepregs: 152 mm
  • max. Außendurchmesser des UD Prepregs: 500 mm
  • Geschwindigkeit des Prozesses: 30 m/min

Parameter der Umspulanlage:

  • mind. Breite des Abwickelmaterials: 6,35 mm
  • max. Breite des Abwickelmaterials: 12,7 mm
  • max. Außendurchmesser des Abwickelmaterials: 420 mm
  • max. Gewicht des UD Prepregs: 5 kg
  • max. Länge des Spulenkerns: 120 mm
  • Kerndurchmesser der Wickelspulen: 76,2 mm
  • Geschwindigkeit des Prozesses: 50 m /min

Faserwickelanlage

Mikrosam A.D. MAW 20 LS4/1

Flexible Faserwickelanlage zur Herstellung von Faserverbunddruckbehältern und anderen rotationssymmetrischen Bauteilen im Nasswickelverfahren.

  • Anzahl der gesteuerten Achsen: 4
  • Maximale Produktlänge: 3000 mm
  • Maximale Klemmlänge: 3,500 mm
  • Maximale Spindelgewichtskapazität: 300 kg
  • Drehzahlbereich der Spindelachse: 0 - 120 U/min
  • Schlittenachse Geschwindigkeitsbereich: 0 - 60 m/min
  • Geschwindigkeitsbereich der Querschlittenachse: 0 - 30 m/min
  • Augen-Rotationshubbereich: +/- 180°
  • Augenrotationsgeschwindigkeit: 0 – 120 RPM

Autoklav

Italmatic Presse e Stampi S.r.l.

  • Arbeitsdruck: bis zu 15 bar
  • max. Betriebstemperatur: 250 °C
  • Nutzbarer Innendurchmesser: 1050 mm
  • Nutzbare innere Länge: 2000 mm
  • Vakuumanschlüsse: 4 + 4
  • Thermoelemente (am Bauteil- oder Formwerkzeug fixiert): 6
  • max. Beladungsmasse (FKV + Aluminium): 30 kg + 70 kg
  • Heizgradient (bei max. Beladungsmasse): 3 °C/min
  • Kühlungsgradient (bei max. Beladungsmasse): 3 °C/min

Spritzgießmaschine

KraussMaffei Multinject CXZ 65-180/55

  • 2 Komponenten-Spritzgießmaschine
  • 2 Plastifiziereinheiten
  • 650 kN Schließkraft
  • 13 - 105 g Schussgewicht
  • max. Zylinderheiztemperatur: 375 °C

Heisspresse

Rucks KV275.09

  • Presskraft: 100 - 1.000 kN
  • Pressfläche: 600 x 600 mm
  • Höchsttemperatur: 450 °C

RTM-Anlage

WOLFANGEL iJect touch EP

  • mobile SPS-gesteuerte Injektionsanlage
  • Austragsleistung: max. 1 kg/min
  • Dosierverhältnis: 100:18 - 100:40

Flachfolienanlage

Dr. Collin 3-Walzen Chill-Roll Typ CR 136 - 230 S

  • 90° schwenkbare Walzengruppe
  • Geschwindigkeitsbereich: 0,5 - 5 m/min
  • Walzenbreite: 230 mm
  • Temperierung: max. 90 °C
  • Kühlleistung: 24 kW

Prepreganlage

2 TEACH-LINE Extruder Typ E20T

  • Verarbeitung von PA6 und PP
  • Durchsatz: max. 3,5 kg/h
  • Hubverstellung: 0° - 30°

2 Breitschlitzdüsen

  • Breite: 120 mm
  • Dicke: 0,1 - 0,4 mm
  • IR- Vorwärmung

Extrusionsanlage

Boston Matthews

Parameter des Extruders:

  • Schneckendurchmesser: 60 mm
  • L:D-Verhältnis: 5:1
  • max. Temperatur: 380 °C

Parameter der Kühlstrecke:

  • Länge: 5 m
  • Kapazität: 4,4 l/min
  • Kreislaufsystem

Präzisions-Drehmaschine

Proxxon Micromot PD 250/E

  • Spindel-Drehzahl (min.): 300 U/min
  • Spindel-Drehzahl (max.): 3000 U/min
  • Spitzen-Weite: 250 mm
  • Spitzen-Höhe: 70 mm
  • Automatischer Vorschub wahlweise 0,05 oder 0,1 mm/U

Sandstrahlkabine

UNICRAFT SSK 2.5

  • Abmessungen innen: 945 x 605 x 605 mm
  • Volumen Arbeitskabine: 310 l
  • Luftverbrauch 200 - 350 l/min
  • Arbeitsdruck 4,1 - 8,0 bar
  • Strahlmittel Korngröße: 0,12 - 0,25 mm
  • Glasperlen-Strahlmittel, Korund-Strahlmittel, Siliziumkarbid, Kunststoff-Strahlmittel u.v.m.

Flexible 3D-Laserbearbeitungszentren

  • 15 kW Faserlaser
  • 5 kW CO2-Laser
  • 2 kW Scheibenlaser
  • Robotergestütztes 3D-Nahtführungssystem
  • MIG-MAG/CMT-Anlage zum Schweißen und Löten
  • Pre-Form-Zuschnitt

Portalfräsmaschine

BZT-PFE1010-PX

  • Wiederholgenauigkeit: ca. +/- 0,01 mm
  • Aufspannfläche: x=1000 mm y=1495 mm
  • Verfahrwege: x=995 mm y=1150 mm und z=250 mm
  • Vakuumspanntisch: 1000 mm x 1000 mm Spannfläche

Hochtemperaturofen

Nabertherm LHTCT 01/16

  • Abmessungen innen (BxTxH): 110 x 120 x 120 mm
  • Volumen: 1,5 l
  • max. Temperatur: 1550 °C
  • Minuten bis Tmax: 40

Rohrofen

Carbolite CTF 17/300

  • max. Arbeitsrohrdurchmesser: 90 mm
  • beheizte Länge: 300 mm
  • max. Temperatur: 1700 °C
  • max. Leistung: 4125 W
  • Halteleistung: 2500 W

Umluft- und Aushärteofen

 ENA 430/500/18

  • Temperaturarbeitsbereich: 20 °C - 500 °C
  • Temperaturstabilität (ohne Input): ±1°C
  • Temperaturgleichmäßigkeit (ohne Input): ±6°C
  • Ofenatmosphäre: Luft / Umluft
  • Innenabmessungen (B x T x H): 600 mm x 600 mm x 1200 mm
  • Innenauskleidung: Edelstahl
  • Öffnung für Vakuumschlauch 25 mm Durchmesser: 2
  • Leistung: 18 kW
  • Spannung: 400 V

Kammerofen

Heraeus K1253

  • Nenntemperatur: 1150 °C
  • Innenabmessungen: 545 x 230 x 275 cm
  • Beschickung über Hubtür
  • Veraschung und Trocknen von Proben

Kammerofen (2 Stück)

Nabertherm N 7/H

  • Abmessungen innen (BxHxT): 250 x 250 x 140 mm
  • Volumen: 9 l
  • max. Temperatur: 1280 °C
  • Minuten bis Tmax: 180
  • Heizleistung: 3,0 kW3

Planetenmühle

Fritsch Pulverisette 5

  • Mahlstationen: 4
  • Mahlwerkzeuge: Mahlbecher und Mahlkugeln
  • Werkstoffe der Mahlwerkzeuge: Achat, Korund, Sialon
  • Mahlbechergröße: 500 ml
  • max. Aufgabegröße (je nach Material): 10 mm
  • min. Probenmenge: 10 ml
  • max. Probenmenge: 900 ml
  • Endfeinheit Trockenmahlung: d50 < 20 µm
  • Endfeinheit Nassmahlung: d50 < 1 µm
  • typische Mahldauer: 4 min
  • Drehzahl Hauptscheibe: 50 - 400 U/min

Messermühle

Retsch Grindomix GM 200

  • Fassungsvermögen: 700 ml
  • Drehzahl: 2000 - 10000 U/min
  • Drehzahlschritte: 500 U/min
  • Antrieb: 750 W
  • Aufgabekorngröße: < 40 mm

Professionelles Labor-Mischgerät

Ceramic Instruments srl Planetaria LT/10

  • sowohl Planeten- als auch Rotationsdrehung
  • Fassungsvermögen: 10 l
  • Drehgeschwindigkeiten: 108 U/min, 195 U/min, 355 U/min

Verarbeitungszentrum zur additiven und subtraktiven Bauteilfertigung

CNCbárcenas Super Discorvery 3D Printer Workstation

Drucken:

  • Druckvolumen: 1.300 x 2500 x 1000 mm
  • Düsen: 2,5 mm, 4 mm, 5 mm, 10 mm, 15 mm, 20 mm
  • Düsentemperatur: 450 °C
  • Heizbetttemperatur: 175 °C
  • Verfahrensgeshwindigkeit: 200 mm/s
  • Volumenstrom: 10 kg/h (bei ABS-CF20)
  • Materialform: Granulat/Pellets
  • Unterstützte Materialen: u.a. ABS-CF, ABS-GF, PA6-CF, PP-CF, PPE, PC, PEI, PETG, PEEK, ULTEM

Fräsen:

  • Spindelleistung: 4,5 kW
  • Drehzahlbereich: 0 - 18.000 rpm
  • Vmax (Fräsen): 15 m/min
  • Unterstützte Materialen: CF-Faserverstärkte Thermoplaste, Aluminium 6061 T6

FFF 3D-Drucker

Smart3D MACRO Prototyping Unit – High Temperature

  • Druckvolumen: 350 x 350 x 400 mm
  • Druckkopf: Dual extrusion
  • max. Düsentemperatur: 500 °C
  • max. Kammertemperatur: 200 °C
  • Schichthöhe: ab 0,02 mm
  • Genauigkeit: 0,05 mm
  • Düsen: 0,4 mm, wechselbar
  • Extrusionsfluss: 47 mm3/s - 120 mm3/s
  • Filamentdurchmesser: 1,75 mm
  • Unterstützte Materialen: PLA, ABS, PEEK, PEKK, PEI Ultem 1010, PEI Ultem 9085, PPSU, kohlefaserverstärkte Filamente, ...

FFF 3D-Drucker

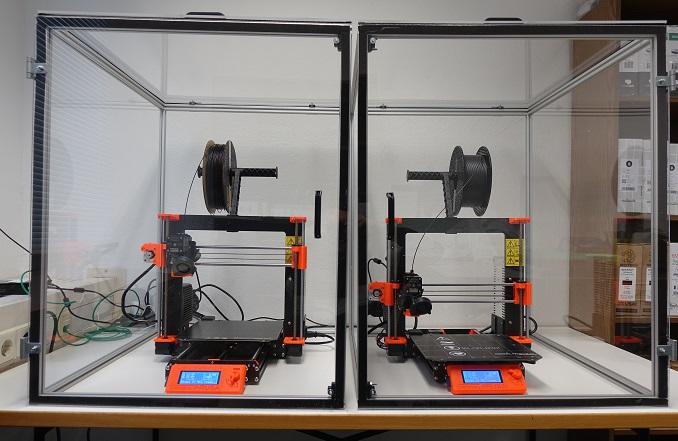

Prusa i3 MK3

  • Druckvolumen: 250 x 210 x 210 mm
  • Schichthöhe: ab 0,05 mm
  • Düsen: 0,4 mm, 0,6 mm, 0,8 mm
  • Drucken: 200+ mm/s
  • Filamentdurchmesser 1,75 mm
  • Unterstützte Materialen: PLA, ABS, PET, HIPS, Flex PP, Ninjaflex, Laywood, Laybrick, Nylon, Bamboofill, Bronzefill, ASA, T-Glase, kohlefaserverstärkte Filamente, Polycarbonate...
  • Optischer Filamentflusssensor

Prusa i3 MK3S mit MMU2S

  • Druck mit bis zu 5 verschiedenen Filamenten gleichzeitig
  • Druck im Single-Modus wie der MK3
  • Mechanischer Filamentsensor zusätzlich

FFF 3D-Drucker

Creality CR-10 S5

  • Druckvolumen: 500 x 500 x 500 mm
  • Schichthöhe: ab 0,1 mm
  • Genauigkeit: ± 0,1 mm
  • Düsen: 0,4 mm, wechselbar
  • Drucken: 30 - 60 mm/s, max. 180 mm/s
  • Filamentdurchmesser: 1,75 mm
  • Unterstützte Materialen: PLA, ABS, TPU, Holzverstärkte Filamente, kohlefaserverstärkte Filamente
  • Filamentdetektor

Pultrusionsanlage

Extrusionsanlage zur flexiblen Herstellung endlosfaserverstärkter FDM/FFM Filamente

  • Materialien: PP-CF, PA6-CF, PP-GF, PA6-GF, uvm.
  • Tape-Breite: ¼“ (Anzahl der Tapes in Abhängigkeit der Düsenquerschnitte)
  • Tmax Vorheizstrecke: 400°C
  • Abzugsgeschwindigkeit: 0-300 mm/s
  • Abzugskraft: <100 N
  • Düsenquerschnitte: 0,5-3 mm Kreisquerschnitt
  • Luftkühlung

Pulverbettbasierter 3D-Farbdrucker

Z Printer ProJet CJP 460Plus

  • Maximale Auflösung: 300 x 450 DPI
  • Schichtdicke: 0,1 mm
  • Material: VisiJet PXL
  • Maximale Bauteilgröße: 203mm x 254mm x 203mm
  • Farbe: CMY

Wärmeleitfähigkeitsmesssystem

Hot Disk TPS 3500

  • Wärmeleitfähigkeit: 0,005 - 1800 W/mK
  • Wärmeleitzahl: 0,01 - 1200 mm2/s
  • spezifische Wärmekapazität: bis zu 5 MJ/m3K
  • Messzeit: 0,1 - 2560 s
  • Sensorenradius: 2,0 mm und 6,4 mm
  • Spezifischer Wärmekapazitätssensor mit Goldzellen-Probenhalterung
  • Isotrope und Anisotrope Bestimmung
  • entspricht der ISO 22007-2

Computer-Tomographie (µ-CT)

BRUKER SkyScan1172

  • 11-Megapixel-Röntgenkamera mit vollständiger Verzerrungskorrektur
  • Auflösung pro Slice: max. 8000 x 8000 Pixel
  • Isotrope Detailerfassung: bis 0,7 µm
  • Dynamisch variable Erfassungsgeometrie für kürzesten Scan bei jeder Vergrößerung
  • Einzelcomputer- oder 3D-Cluster-Rekonstruktion
  • Software für 2D-/3D-Bildanalyse und realistische Visualisierung

Mobiles Ultraschall Phased-Array Prüfgerät

OmniScan SX 16:64PR (mobile Ausführung)

  • Phased Array Prüfkopf
    • 5 Mhz Linien-Array
    • 64 Piezoelemente auf 32 x 10 mm
    • Kabellänge 10 m
  • Prüfköpfe für die konventionelle Ultraschallprüfung
  • Winkelprüfköpfe ABSA-5T (-45°, -60°, -70°)
  • Dual-Prüfkopf DL4R-3.5X10
    • Fehlererkennung ab 0 mm
  • VERSAMOUSE  Weggeber
    • 2D Rasterscan
    • Magneträder-Satz
  • Mögliche Fehlerprüfung:
    • Fertigung (Poren, Anbindungsfehler, Harzansammlungen uvm.)
    • Betriebsbedingte Schäden (z. B. Rissausbreitung)
    • Folgen eines Impacts (z. B. Schadensausbreitung (in x, y, z)
  • Schwerpunktprüfung
    • CFK, GFK, AFK, NFK
    • Hybridlaminate
    • Fügestellen (Klebungen, Überlappungen, Schäftungen etc.)

Universal Zug- und Druckprüfmaschine

Zwick/Roell Z050

  • Prüfkraft: max. 50 kN
  • Prüfraumhöhe: 1380 mm
  • Prüfraumbreite: 440 mm
  • Positionier- Wiederholgenauigkeit an der Traverse: ± 2 μm
  • Traversengeschwindigkeit: 0,0005 mm/min - 600 mm/min
  • Zykluszeit: 1000 Hz
  • Wegauflösung des Antriebs: 0,31789 nm
  • Maximales Drehmoment: 200 Nm
  • Winkelgeschwindigkeit bis zu 12 °/s
  • Temperierkammer: -40°C bis +250°C
  • Verschließbare Öffnungen für Dehnungsmessung

Universal Zug- und Druckprüfmaschine

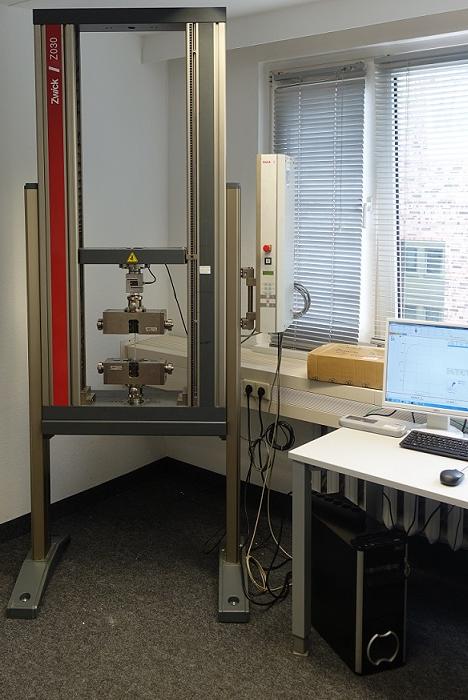

Zwick Z030

  • Prüfkraft: max. 30 kN
  • Prüfraumhöhe: 1380 mm
  • Prüfraumbreite: 440 mm
  • Positionier- Wiederholgenauigkeit an der Traverse: ± 2 μm
  • Traversengeschwindigkeit: 0,0005 mm/min - 1000 mm/min
  • Zykluszeit: 1000 Hz
  • Wegauflösung des Antriebs: 0,31789 nm

Kontaktwinkelmessgerät

Dataphysics OCA 20

  • 3 elektronisch gesteuerte Spritzenmodule zur Flüssigkeitsdosierung
  • CCD (Charge-coupled Device) –Kamera mit einer Auflösung von 768 x 576 Pixel
  • Datentransferrate Videosystem: 132 Mbyte/s
  • Digitalisiergeschwindigkeit Videosystem: 50 Messwerte/s
  • elektrische Thermostatiereinrichtung mit Temperaturregler TEC 350 (bis 350 °C)
  • Probentisch: 100 x 100 mm
  • Schnelle und exakte manuelle Positionierung des Probentisches

Härteprüfgerät nach Shore - digital

Zwick/Roell 3130 / 3131

  • Härteprüfung nach Shore A, ISO 48-4, ASTM D 2240
  • Anwendungsbereich: Weichgummi, Elastomere, Naturkautschuk
  • Härteprüfung nach Shore D, ISO 48-4, ASTM D 2240
  • Anwendungsbereich: Hartgummi, steife Thermoplaste

Permeabilitätsmesszelle

  • Experimentelle Bestimmung der ebenen Permeabilität (K1, K2) von Verstärkungstextilien
  • Eindimensionales Messverfahren
  • Max. Injektionsdruck: 5 bar
  • Optische Fließfronterfassung
  • In-situ Temperaturmessung
  • Variable Preformstärke (2-5 mm)

Elektrodynamisches Linear-Torsion-Prüfsystem für die Ermüdungsfestigkeitsprüfungen

Instron ElectroPuls E10000

  • Prüfraum: 880 x 450 x 450 mm
  • Nennkraft: statisch ± 7 kN, schwingend: ± 10 kN
  • Nennhub: 60 mm
  • Drehmoment: ± 100 Nm
  • Drehwinkel: ± 135 °/± 16 Umdrehungen
  • Prüffrequenz: max. 100 Hz

Fallwerk für hohe Prüfgeschwindigkeiten

Instron Ceast 9350

  • Prüfgeschwindigkeiten: 0,77 – 24 m/s
  • Fallhöhe: von 30 mm bis umgerechnet 29,3 m
  • Fallmasse: 2 – 70 kg
  • Fallenergie: 0,6 – 1800 J
  • Prüfkraft: max. 90 kN
  • Prüfraum: 720 x 750 x 630 mm
  • Zusatzenergiesystem
  • Anti-Rebound-System
  • Hochgeschwindigkeitsaufnahmen: FASTCAM SA5 mit Laser- oder LED-Beleuchtung
  • Datenerfassungsrate: max. 4 MHz (4 Messkanäle)

Verschleißprüfstand

Kugel-Scheibe-Test

  • Kugeldurchmesser: 6 mm
  • Verschleißspurdurchmesser: 15 mm
  • Probendurchmesser: 30 mm
  • Probendicke: 1 - 4 mm
  • Gleitgeschwindigkeit der Probe: 0,3 - 1,5 m/s
  • Normalkraft: 1 - 100 N
  • Gleitweg: 1000 - 10000 m

Korrosionsprüfstand

VLM Korrosionsprüfschrank Typ CCT1000-T MF HT

  • Korrosionstests gemäß:
    •    DIN EN ISO 9227
    •    DIN EN ISO 6270-2
    •    VW PV 1210
  • Volumen des Prüfraumes: ca. 1000 l
  • Prüfraumabmessungen: 1384 x 802 x 1032 mm
  • max. Arbeitstemperatur +60 °C

Umwelt-Simulationsschrank für Tieftemperatur Wechselklimaprofile

WKM MKFT 720

  • Temperaturprüfung : -70 °C – +180 °C
  • Klimaprüfung:
    • +10 – +95 °C
    • +10 – +98 % rel. Feuchte
  • Prüfraumvolumen: 734 l
  • Prüfraumabmessungen:  1200 x 1020 x 600 mm
  • Homogene Klimabedingungen durch Vorwärmkammer

Flächenhaftes Verformungsmesssystem

GOM ARAMIS

  •  Bildrate: 15 – 30 Hz
  •  Kameraauflösung: 2248 x 2048 Pixel
  •  Messbereich: mm² bis m²
  •  Dehnungsmessbereich: 0,01 – 100%
  •  Drehwinkel: ± 135 °/± 16 Umdrehungen
  •  Dehnungsmessung: max. 0,01%

Optisches 3D-Formerfassungssystem

GOM ATOS Core

 ATOS Core 80ATOS Core 500
Messbereich 80 x 60 mm500 x 380 mm
Arbeitsabstand170 mm440 mm
Punktabstand0,03 mm0,19 mm
Sensorgröße206 x 205 x 64 mm361 x 205 x 64 mm

Thermographiesystem

InfraTec VarioCAM HDx 645

  • Mobiler oder stationärer Einsatz
  • Messbereich: -40 °C bis 600 °C
  • Auflösung: 640 x 480 Pixel
  • Thermische Auflösung @ 30 °C: 0,03 K
  • IR-Bildfrequenz: 30 Hz (Vollbild)
  • Integrierte 8 Megapixel Digitalkamera
  • Option: Aktiv-Thermografie
  • Umfangreiches Softwarepaket (IRBIS 3.1)

Thermographiesystem

InfraTec VarioCAM high resolution

  • Mobile Thermographiekamera
  • Meßbereich: -40 - +2000°C
  • Auflösung: 640 x 480 Pixel (Resolution Enhancement auf 1280 x 980)
  • Temperaturauflösung @ 30 °C: 0,08 K
  • Messgenauigkeit: ± 1,5 K
  • IR-Bildfrequenz: 50/60 Hz

Thermografiesystem

FLIR T420

  • Mobiles Infrarot-Handkamerasystem
  • Meßbereich: -20 °C bis 1200 °C
  • Auflösung: 320 x 240 Pixel
  • Integrierte 3,1 Megapixel Digitalkamera

  • FLIR-Software Paket für die Aufbereitung und Auswertung der Messdaten

Thermografiesystem

FLIR C5

  • sehr kompakte Wärmebildkamera
  • Meßbereich: -20 °C bis 400 °C
  • Auflösung: 160 x 120 Pixel
  • Integrierte 5 Megapixel Digitalkamera
  • Abmessungen: 138 x 84 x 24 mm³
  • FLIR-Software Paket für die Aufbereitung und Auswertung der Messdaten

Prüfzentrum für Betriebsfestigkeit

Brüel & Kjaer LDS V780, BAT

  • Ermüdungs- und Shockprüfung
  • Betriebsfestigkeitsanalysen mit realitätsnahen Lastkollektiven
  • Anregungsarten: SINE, RANDOM und SHOCK, Long Time History (LTH) zum geregelten Nachfahren von Langzeitsignalen (z. B. Straßensimulation)
  • Messsystem: 4-Kanal Mess- und Regelsystem LASER-USB ; 4-Kanal PHOTON+ Analysator
  • Vertikal Prüftisch 1400 x 600 mm
    • Prüffrequenz: max. 150 Hz
  • Horizontal-Gleittisch 800 x 600 mm
    • Prüffrequenz: max. 400 Hz
  • IEPE Beschleunigungssenoren, 100 mV/g
  • Triaxial-Beschleunigungsaufnehmer
  • Max. Anregungskräfte:
    • 5120 N pk bei SINUS Anregung
    • 4230 N bei RMS bei RAUSCH Anregung
  • Max. Beschleunigung:
    • 111 g bei SINUS Anregung
  • Prüffrequenz bis 4 kHz
  • Nennhub: 25.4 mm

Messsysteme HBM Quantum X

MX840B

  • Universalmessverstärker
  • 8 individuell konfigurierbare Messkanäle
  • Anschluss von mehr als 16 Aufnehmertechnologien pro Kanal
  • Messraten bis 40 kS/s
  • 24-Bit A/D-Wandler pro Kanal
  • Automatische Kanalparametrierung (TEDS)
  • Versorgungsspannung für aktive Aufnehmer (DC): 5 – 24 V
  • CAN-Bus Ein- oder Ausgang (Port 1)

Rauheits-, Profil- und Formmessplatz

Hommelwerke RC 4000

  • Profilmessung mit Hommel Taster PM 2000

Flächenhafte Härtemessung

BAQ UT100


Makro-Thermowaage

HTM Reetz GmbH LK 1100-100-300-1

  • max. Probengröße: 50 x 50 x 50 mm
  • max. Probengewicht: ca. 50 g
  • max. Temperatur: 1100 °C

Lichtmikroskop

Carl Zeiss Axiotech 100HD-3D

  • UK1275 CMOS-Digital-Kamera für Digitalisierungs- und Bildauswertungs-Software Comef43
  • 4 Vergrößerungsoptiken (1,25x; 5x; 10x; 50x)
  • Probentisch: 190 x 250 mm

Lichtmikroskop

Leica DM 2500 M

  • Vergrößerung: 5x, 10x, 20x
  • FoV: 20 mm
  • 2 Auflichtachsen (4-fach und 5-fach Achse)
  • 3 Objektivrevolver
  • Probengrößen bis 100 x 100 mm
  • Probenhöhen bis 80 mm
  • Alle mikroskopischen Kontrastverfahren verfügbar

Stereomikroskop

Leica M80

  • Vergrößerung: 7.5× – 60×
  • Acht zuschaltbare, rastende Zoomstufen
  • Optik mit exzellentem Kontrast zur detailreichen Darstellung der Probe

Metallographie-Labor


Hochgeschwindigkeitskamera

FASTCAM SA5 mit Laserbeleuchtung

  • Maximale Auflösung 1024 x 1024 Pixel mit bis zu 7000 Bildern pro Sekunde
  • Auflösung 512 x 512 Pixel mit 25000 Bildern pro Sekunde
  • Auflösung 256 x 256 Pixel mit 87500 Bildern pro Sekunde
  • Minimaler Bildabstand 230 ns

Rotationsrheometer

RHEOMETER RHEOTEST RN mit Heizplatte

für Rotationsversuche (im scherraten – oder schubspannungsgesteuerten Modus / CR-/CS) als auch schubspannungs – oder deformationsgesteuerte Oszillationsversuche (OSC)

  • Messprinzip nach DIN 53019
  • Drehmomentbereich: 0,1 - 150 mNM
  • Drehmomentauflösung: 0,001 mNm
  • Messwinkelbereich: 0 - 5 * 106 µrad
  • Messwinkelauflösung: 11,87 µrad
  • Drehzahlbereich: 0 - 2000 U/min
  • Drehzahlauflösung: 0,015 U/min
  • Viskositätsbereich: 1 - 1010 mPas
  • Winkelfrequenzbereich: 6,28 * 10-5 - 628 rad/s
  • Frequenzbereich: 0,001 - 100 Hz
  • Normalkraftbereich: -30 - 30 N
  • Normalkraftauflösung: 0,01 N
  • Temperaturbereich elektrische Heizung: +35 - +300 °C
  • Temperaturauflösung: 0,01 °C
  • Temperaturgenauigkeit: <= 0,5 K
  • Heizgeschwindigkeit: 60 K/min (Temperatursprünge)
  •                                   30 K/min (lineare Temperaturrampen)
  • Rheotest RN 5.1

Rotationsrheometer

RHEOTEST RN 4.1

  • Messprinzip nach DIN 53019
  • Drehmomentbereich: 0,1 - 150 mNM
  • Drehmomentauflösung: 0,002 mNm
  • Drehzahlbereich: 0 - 1000 U/min
  • Drehzahlauflösung: 0,015 U/min
  • Viskositätsbereich: 1 - 3*109 mPas
  • Phasenwinkelbereich: 0 - 90°
  • Frequenzbereich: 0,001 - 10 Hz

Viskosimeter

PCE-RVI 2 V1L (PCE Instruments UK ltd.)

  • Messprinzip: Rotationsviskosimeter ATSM/ DIN ISO 2555
  • Umdrehungsgeschwindigkeit: 0,3 - 200 rpm
  • Viskositätsbereich: 3 - 2000000 mPas
  • Genauigkeit: +/- 1%
  • Temperatur : -15 - +18 °C
  • Auflösung: 0,1 °C

Plastizitätsprüfer nach Pfefferkorn

Toni Technik

  • Bestimmung der Plastizitätszahl nach Pfefferkorn

Arbeitsplatz für's Handlaminieren


Vakuuminfusion

Vakuumpumpe Edwards XDS 10
Drehschiebervakuumpumpe D.V.P: LC.4

  • Minimaler Enddruck: 2 mbar
  • Maximale Förderleistung: 4,02 m3/h

Vakuumpumpe Büchi V-600

  • Minimaler Enddruck: 1,5 mbar
  • Maximale Förderleistung: 3,1 m3/h
  • dreistufige Vakuumpumpe mit PTFE-beschichteter Membran
  • abgesetztes Bedieninterface I-300

Nasstrenner

ATIKA ST 300

  • Diamanttrennscheibe
  • wassergekühlt
  • schwenkbar bis 45°
  • 1500 W / 3000 1/min
  • Anwendung für Laminat- und Probenzuschnitte

Gefriertruhe

Beko HSA 47520

  • Nutzinhalt: 451 l
  • Gefrierkapazität (kg/24h): 20
  • Umgebungstemperatur: -15 - +43 °C
  • Energieeffizienzklasse: A+

Bolzenschweißgerät

AS ISO 66

  • Material: (rostfreier) Stahl, Aluminium, Messing
  • Schweißbereich: ∅2 - 8 mm (Isonägel, Tellerstifte, Gewindebolzen, Stifte, Innengewindebuchsen)
  • Schweißzeit: 1 - 20 ms
  • Schweißfolge: 17 - 60 Stk/min
  • Kondensatorkapazität: 66 mF
  • Ladespannung: 60 - 220V DC, stufenlos einstellbar

Konstruktion

  • SolidWorks
  • Rinoceros 7
  • RhinoCAM
  • PTC Creo
  • Autodesk Inventor

Berechnung und Simulation

  • Ansys mit Zusatzmodul nCode Designlife
  • Sysweld
  • LS-DYNA
  • optiSLang
  • HyperWorks
  • Abaqus
  • Moldex3D
  • MathCAD
  • Mathematica
  • Origin Pro

Die technische Ausstattung des Fraunhofer IAP Forschungsbereichs Polymermaterialien und Composite PYCO finden sie hier.

Wasserstrahlschneidanlage

STM Waterjet GmbH Germany - STM 1020 Cube

Reinwasser- und Abrasiv-Wasserstrahlschneiden

  • schneidbare Materialien: Stahl, Aluminium, Kunststoffe, Holz, Glas, u.a.
  • CNC Arbeitsbereich: 1000 x 2000 x 100 mm
  • Positioniergenauigkeit: ± 0,08 mm
  • Wiederholgenauigkeit: ± 0,05 mm
  • max. Vorschub: ± 15 m/min
  • stufenlose Druckverstellung: 50 - 400 MPa
  • max. Dauerdruckbetrieb: 380 MPa
  • Fördermenge: 1,9 l/min
  • Abrasivmittelmenge: 0 - 1000 g/min
  • Positionierlaser
  • Volleinhausung

Compoundierzentrum

COLLIN Lab Line Compounder ZK25E-42D

Mischen und Dispergieren von Pigmenten, Beimischen von Füllstoffen und anderen Additiven in Polymere, Beimischen von Fasersträngen, Vermischen von Polymeren oder Pasten, Entgasen von flüchtigen Bestandteilen, kontinuierliche Reaktionsextrusion

  • Gleichläufige Schnecken
  • Schneckendurchmesser: 25 mm
  • Länge: 42 D
  • Volumetrisches Zweischnecken-Dosiergerät für Granulat und Pulver zur Haupt- und Seitendosierung
  • Doppelschnecken Seitenfütterungssystem SF 20
  • Lab Line Stranggranulator: Durchsatz ca. 20 kg/h
  • Granulatlänge: 0,8 - 5,0 mm
  • Granulatgröße: 3 mm Ø x 3 mm
  • Wasserbad: 2000 mm

Optisches 3D-Messsystem

GOM ATOS Q 8M

Für Mess- und Inspektionsaufgaben z.B. zur Qualitätssicherung

  • Messpunkte pro Scan: 8 Millionen
  • Messbereich: 100 x 70 mm2, 500 x 370 mm2
  • Punktabstand: 0.04 mm, 0.15 mm
  • Arbeitsabstand: 490 mm

Flächenhaftes Verformungsmesssystem

GOM ARAMIS SRX

Zur Durchführung von vollflächigen und punktbasierten Messungen

  • 2x 12 Megapixel Kameras
  • Auflösung: 4096 x 3068 Pixel
  • Bildraten:
    • bei 4096 x 3068 Pixel: 75 fps
    • bei 4096 x 2000 Pixel: 115 fps
    • bei 4096 x 1000 Pixel: 230 fps
    • bei 4096 x 480   Pixel: 480 fps
    • bei 1920 x 1100 Pixel: 490 fps
  • Messfeld: 165 x 1250 mm (MV170)
  • Arbeitsabstand: 700 mm
